Εύρος συχνοτήτων
UHF: 400 - 470 MHz

Διαστάσεις (H × W × D)
174 x 60 x 200 mm

Βάρος
1,7 kg
Αριθμός καναλιών
1024

Αριθμός ζωνών (Μέχρι 16 κανάλια σε κάθε ζώνη)
64

Απόσταση καναλιών
12,5 / 20/25 kHz (ανάλογο)
12,5 kHz (ψηφιακή)

Τάση λειτουργίας
13,6 ± 15% VDC

Μέγιστη. κατανάλωση ενέργειας (σε αναμονή)
≤ 0,6 Α

Μέγιστη. κατανάλωση ενέργειας (κατά τη διάρκεια της λήψης)
≤ 2,0 A

Μέγιστη. τρέχουσα κατανάλωση (κατά τη διάρκεια της μετάδοσης)
1 W: ≤ 2 A
25 W: ≤ 8 A
45 W: ≤ 12 A

Σταθερότητα συχνότητας
± 0,5 ppm

Αντίσταση κεραίας
50 Ω

οθόνη LCD
220 x 176 εικονοστοιχεία, 262.000 χρώματα, 2.0 ίντσες, 4 σειρές

Περιβαλλοντικές συνθήκες

Περιοχή θερμοκρασίας λειτουργίας
-30 ° C έως +60 ° C

Εύρος Θερμοκρασίας Αποθήκευσης
-40 ° C έως +85 ° C

ESD
IEC 61000-4-2 (Επίπεδο 4)
± 8V (επαφή), ± 15V (αέρα)

Προστασία από τη σκόνη και την υγρασία
IP54

Αντοχή σε κραδασμούς
MIL-STD-810 C / D / E / F / G

Σχετική υγρασία
MIL-STD-810 C / D / E / F / G

GPS

Ώρα πρώτης διόρθωσης(TTFF)
<1 λεπτό (κρύα εκκίνηση)
<10 δευτερόλεπτα (ζεστή εκκίνηση)

Οριζόντια ακρίβεια
<5 μέτρα

Πομπός

Υποστηριζόμενες λειτουργίες
DMR Tier ΙΙ σύμφωνα με με το ETSI TS 102 361-1 / 2/3
Simulcast
Ψηφιακό κανάλι XPT
DMR Tier III σύμφωνα με με το ETSI TS 102 361-1 / 2/3/4
Analog, MPT 1327

Μετάδοση ισχύος (ρυθμιζόμενο)
VHF: 1 - 25 W / 1 - 50 W
UHF: 1 - 25 W / 1 - 45 W

Διαμόρφωση
11 K0F3E στα 12.5 kHz
14 K0F3E στα 20 kHz
16 K0F3E στα 25 kHz

Ψηφιακή διαμόρφωση 4FSK
12,5 kHz (μόνο δεδομένα): 7K60FXD
12,5 kHz (δεδομένα και φωνή): 7K60FXW

Interfering signals and harmonics
-36 dBm (<1 GHz)
-30 dBm (> 1 GHz)

Περιορισμός διαμόρφωσης
± 2,5 kHz στα 12,5 kHz
± 4,0 kHz στα 20 kHz
± 5,0 kHz στα 25 kHz

Ακύρωση θορύβου
40 dB στα 12,5 kHz
43 dB στα 20 kHz
45 dB στα 25 kHz

Adjacent channel selectivity
60 dB στα 12,5 kHz
70 dB στα 20/25 KHz

Ευαισθησία ήχου
+1 dB έως -3 dB

Audio distortion
≤ 3%

Τύπος ψηφιακού κωδικοποιητή
AMBE + 2 ™

Δέκτης

Ευαισθησία (αναλογική)
0,21 μV (12 dB SINAD)
0.168 μν (τυπικό) (12 dB SINAD)

Ευαισθησία (ψηφιακή)
0,22 μV / BER 5%

Adjacent channel selectivity
TIA-603: 65 dB στα 12,5 kHz / 75dB στα 20 και 25 kHz
ETSI: 60 dB στα 12,5 kHz / 70 dB στα 20 και 25 kHz

Spurious response rejection
TIA-603: 75 dB στα 12,5 / 20/25 kHz
ETSI: 70 dB στα 12,5 / 20/25 kHz

Intermodulation
TIA-603: 75 dB στα 20 / 25kHz
ETSI: 70 dB στα 20/25 kHz

Blocking
TIA-603: 90 dB
ETSI: 84 dB

Αναλογία θορύβου σήματος (S / N)
40 dB στα 12,5 kHz
43 dB στα 20 kHz
45 dB στα 25 kHz

Ονομαστική ισχύς εξόδου ήχου
3 W σε 20 Ω (εσωτερική)
7.5 W σε 8 Ω (εξωτερική)

Μέγιστη έξοδος ήχου
8 W στα 20 Ω (εσωτερική)
20 W σε 8 Ω (εξωτερική)

Ήχου παραμόρφωση
≤ 3%

Ευαισθησία ήχου
+1 dB έως -3 dB

Διεξήγαγε ψευδείς εκπομπές
-57 dBm

Higher sensitivity and frequency stability

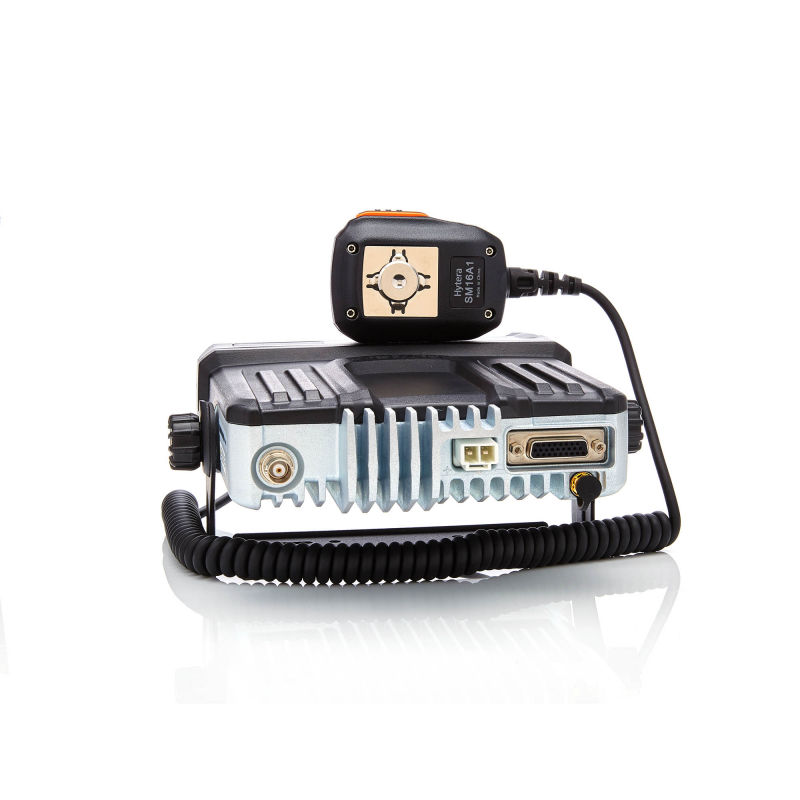

Compared to the MD785, the MD785i has significantly improved performance. Its further developed technology increases both the range and the reliability.



Optimized GPS protocol

To accelerate the determination of the location of radios, the way the radio sends its GPS position has been significantly improved. As a result, more GPS information than before can be sent to the control center via a timeslot, provided only position data are required.



Communication via the accessory port

Users can access the option board using the application CPS (Customer Programming Software) to transfer data to external devices.



Communication using "wireless link"

The mobile radios can be connected to repeaters using a special UART cable to provide a "wireless link" for the transfer of digital services (voice, data or signaling). This function can be used in scenarios in which IP multi-site connection is not available due to Internet connection restrictions and the repeaters are connected wirelessly to expand the communications coverage.



Over the Air Encryption

Encryption of the signaling protects against unauthorized access to the repeater and interception of the connection data using a DMR scanner.



Dual mode

The MD785i features an analog as well as a digital mode and is compatible with the currently used analogue systems, thereby simplifying your transition into the digital age.



Improved utilization of the frequency spectrum

Thanks to the TDMA process, the MD785i enables you to assign the available bandwidth with double number of channels. This has a clear mitigating effect on increasing spectrum scarcity.



Digital encryption

Encryption using encryption algorithm ARC4 (40 bit) in accordance with DMRA or optional algorithms AES128 and AES256 (128 and 256 bit) ensures secure communication.



Reliability and quality

The MD785i complies with the standards MIL-STD-810 C/D/E/F/G and meets the IP54 degree of protection. A high degree of reliability is assured even in harsh environments.



Expansion interface

Thanks to the expansion interface, the range of functions offered by the MD785i can be expanded by significant key functions. Accessories and applications developed by partners can be connected to this interface.



Intuitive interface and key guidance

The high-resolution LCD screen offers a clear display, even under difficult light conditions. The large keyboard and ergonomic programmable keys allow an efficient and productive communication.



Upgradeable software

Upgradeable software enables the possibility of new features. By altering the firmware-software, other digital and analog operating modes can be enabled, without the need for purchasing a new radio device.



Versatile voice communication

Thanks to digital signal transmission, the MD785i allows you to carry out different types of voice communication, including individual calls, group calls and simultaneous communication with all subscribers.



Roaming

The MD785i allows automatic cell re-selection (roaming) at all sites in multi-site systems.



Supplementary services

With the MD785i, you can utilize various services, such as radio check, remote monitor and call alert.



Various analog signaling types

Using the MD785i you can use, for example, selective calls, 2-tone and 5-tone dialing, HDC1200 as well as CTCSS / CDCSS.
